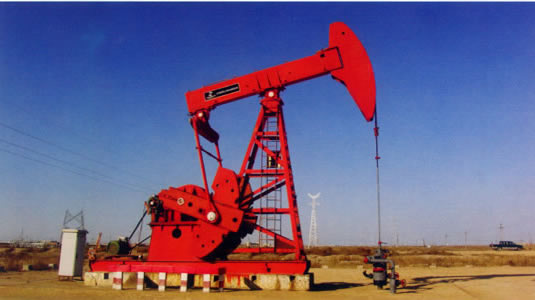

產品概述 CYJ系列抽油機是一種常規型游梁式抽油機,是油田有桿采油作業中**常見、應用范圍**廣的一種地面 動力設備。
產品符合API Spec 11E《抽油機 規范》、SY/T5044《游梁式抽油機》及其它相關標準,取得API會標 使用許可證。
公司除生產常規游梁式抽油機外 ,為適應油田節能降耗要求,還開發有:異相游梁平衡抽油機、雙驢 頭抽油機、天輪式抽油機、擺桿式抽油機等多種節能型抽油機。
技術性能特點 1、利用模塊化和虛擬制造技術進行設計,產品結構型式優化、部件的“標準化、通用化、系列化”程度高。 2、關鍵結構件進行有限元分析研究,性能穩定、****性高。 3、減速器采用對稱分流式雙圓弧或漸開線人字齒輪傳動,密封好、 噪音低、運轉平穩,****耐用。 4、整機操作簡單、維護便利、使用壽命長。
主要技術參數
|
序號 |
型 號 |
額定懸點 載荷 kN |
沖 程 m |
沖 次 rpm |
減速箱額 定扭矩 kN.m |
|
1 |
CYJ3- 1.5-9HB |
30 |
1.5/1.2/0.9 |
6/9/12 |
9 |
|
2 |
CYJ4- 1.5-9HB |
40 |
1.5/1.2/0.9 |
6/9/12 |
9 |
|
3 |
CYJ5- 2.5-13HB |
50 |
1.8/1.5/1.2 |
6/9/12 |
13 |
|
4 |
CYJ6- 2.5-18HB |
50 |
2.5/2.0/1.5 |
6/9/12 |
18 |
|
5 |
CYJ6- 2.5-26HB |
60 |
2.5/2.0/1.5 |
6/9/12 |
26 |
|
6 |
CYJ8-3- 37HB |
80 |
3/2.5/2.0 |
6/9/12 |
37 |
|
7 |
CYJY10- 4.2-53HF |
100 |
4.2/3.5/2.8 |
5/6/8 |
53 |
|
8 |
CYJY12- 4.8-73HF |
120 |
4.8/3.6/2.5 |
4/6/8 |
73 |
|
9 |
CYJB12- 4.8-53HB |
120 |
4.8/3.9/3.0 |
4/6/8 |
53 |
|
10 |
CYJBG12 -4.8-53HB |
120 |
4.8/4.2/3.6/3.0 |
4/6/8 |
53 |
|
11 |
CYJBG14 -4.8-53HB |
140 |
4.8/4.5/4.2/3.9/3.6/3.3 |
4/5/6 |
53 |
|
12 |
CYJY14- 4.8-73HF/A |
140 |
4.8/3.9/3.1 |
4/6/8 |
73 |
|
13 |
CYJY14- 4.8-73HF/B |
140 |
4.8/3.9/3.1 |
4/5/6 |
73 |
|
14 |
CYJY14- 4.8-73HF/C |
140 |
4.8/3.9/3.1 |
4/6/8 |
73 |
|
15 |
CYJY16- 5.4-89HF |
160 |
5.4/4.5/3.6 |
4/5/6 |
89 |
|
16 |
CYJY16- 5.4-89HF/B |
160 |
5.4/4.5/3.6 |
4/5/6 |
89 |
|
